前言,秉承着老罗又不是不能用的原则。如果故障不过于影响使用,那么建议不要私自维修。如果你财力雄厚,建议官方售后,如果你本地没有售后,那么建议寄修或者试探下路边摊老板知不知道坚果,如果一脸懵逼状,那么不建议维修。

同时,手机维修也是个手艺活,需要一定的动手能力,如果你对自己的手艺不自信(手残)建议

锤子手机Smartisan坚果R1系列常见硬件问题自修教程(附手机组件结构图)
(bushi)。如果你已经做好了心理准备且愿意承受不可预见问题,能够按照步骤一步一步来,那么就让我们开始吧。请点赞上车关于阿姨的其他问题也可以来问我,我会在我清楚的范围内尽力解答,联系方式在企鹅群里,同名。

目录

  1. 认识组件

  2. 自我诊断

  3. 后壳碎了或者后摄进灰

  4. 电池更换

  5. 尾插不充电,尾插不能接耳机,尾插不能输出视频信号

  6. 震动(超级省电后的震动失效应该是通病,设置重启即可,不做赘述)

  7. 这位可是重量级---屏幕

  8. 前摄进灰

  9. 按键失效或者不灵敏(拆开后在触点擦拭或者直接更换,非常的简单咋来的就咋回去,不做赘述)

  10. 主板

  11. 摄像头

强烈建议遇到了数字较大的问题,先将前面的看完,不要跳转。必须遇到7,建议先看完1-6

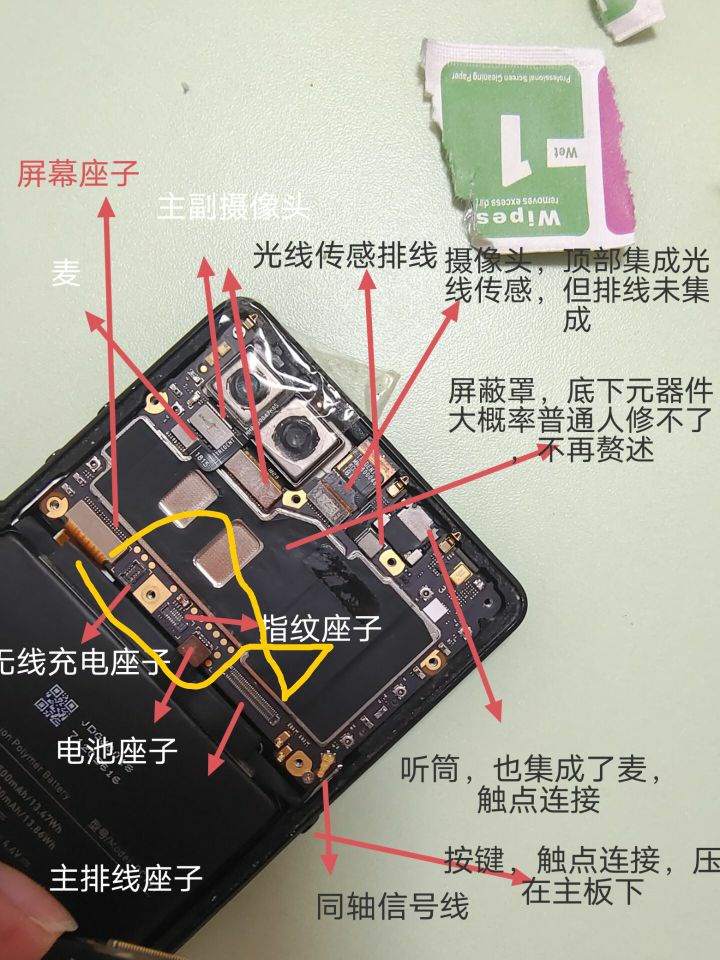

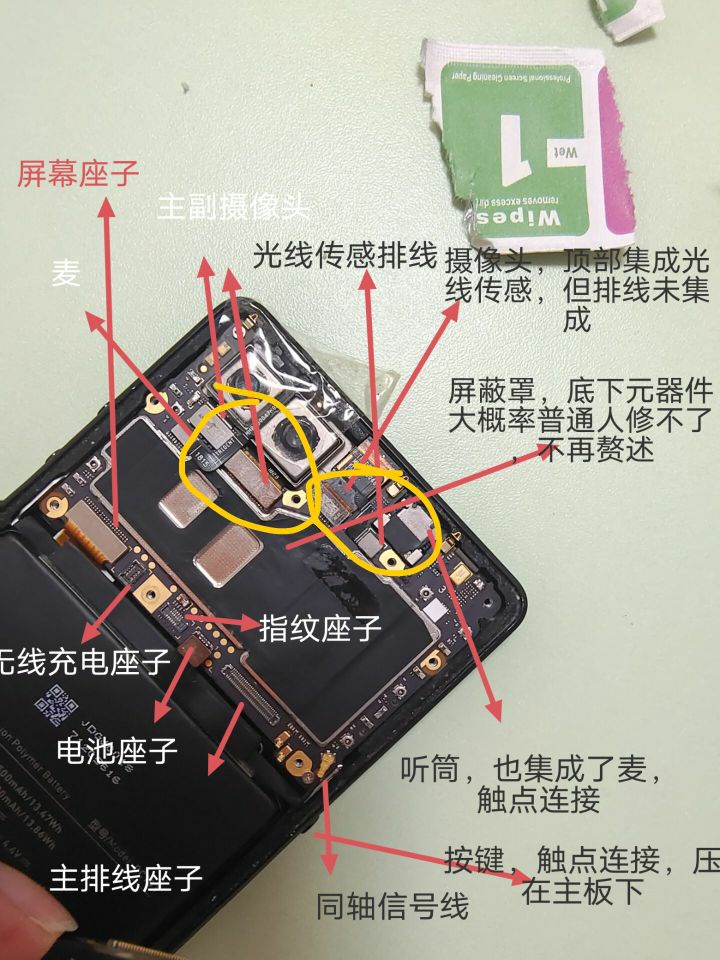

一、认识手机结构/组件

(要学会不止知其然也要知其所以然,图解)
锤子手机Smartisan坚果R1系列常见硬件问题自修教程(附手机组件结构图)
锤子手机Smartisan坚果R1系列常见硬件问题自修教程(附手机组件结构图)
锤子手机Smartisan坚果R1系列常见硬件问题自修教程(附手机组件结构图)
锤子手机Smartisan坚果R1系列常见硬件问题自修教程(附手机组件结构图)

二、自我诊断

在拨号界面输入

*#*#7250#*#*

就可以看到大部分的测试项目,基本覆盖了手机的方方面面。验机也就十分甚至九分方便,基本再测个欢喜云就可以了。(扯远了,怎么变成捡垃圾了)返回正题,7250大概率就能够确定明显的问题,遇到奇怪的问题建议先重启(除非你话筒堵了或者尾插堵了导致的问题,那就另当别论),实在不成恢复出厂,再不成建议刷机(下次再聊),最后再考虑硬件问题。当然,硬件问题本帖也只能通过换零件来解决,如果出现了主板问题(遇到的各种奇奇怪怪),建议第三方保数据。当然要装的懂一些,不然大概率会被宰。
锤子手机Smartisan坚果R1系列常见硬件问题自修教程(附手机组件结构图)

三、碎壳或进灰

正式进入维修阶段,请仔细阅读前言,若出现损坏与本人无关(先小人后君子的啦)
好的,首先你需要一套维修工具,淘宝10元一套的已经足够使用,如果勤俭持家,鱼有5 元版本,应付绝大多数手机够用了,就是寿命在3次左右。这里就不做推荐了,大家去购物平台量力而行即可。如果你后盖碎的厉害,建议先用塑料胶布粘一圈,这样能减少玻璃渣子,有助于维修。。。

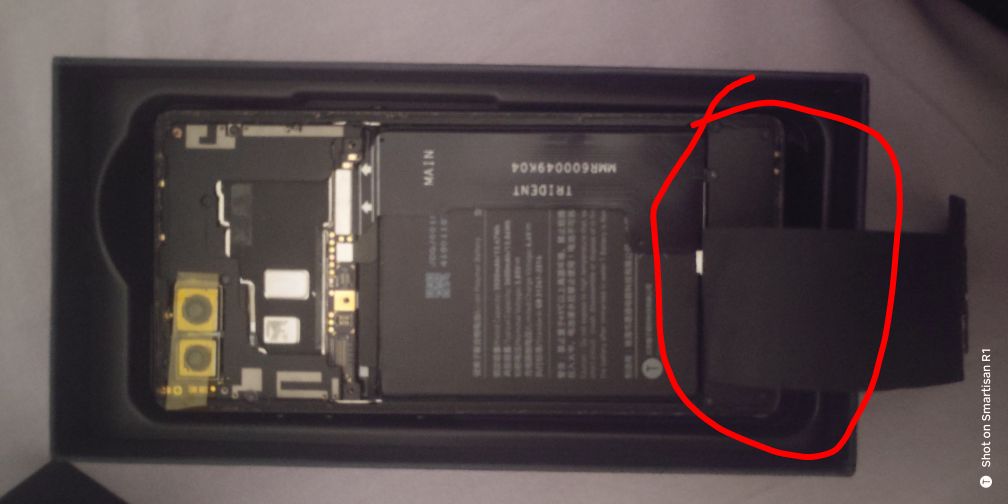

好的,正式拆机前先摸摸大导体,比如暖气片或者直接在地上做个俯卧撑,最好不要穿毛衣,免得静电击穿主板。先准备个吹风机,是的,你老婆的就够用,去除卡托后。对着后盖出50秒左右(温度拉满,边吹边移动,不要对着一个地方死吹,吹虚焊不开机了不要怪我)当手机已经像烫手山芋时停止加热,先用吸盘在角落吸起来一个角,再插拆机片,沿着边框滑动(建议用套装中的塑料片,除非不怕掉漆)。注意!一定不要插太深,刚好能够插进去且滑动的深度就够了。1mm就够了太深了容易损坏指纹排线。当你沿竖直方向划开时,如果难以继续时建议再次加热。划开后,注意!一定不要直接去揭开后盖,建议从侧面由左往右缓慢掀开的同时,在右边放本书之类的撑住后盖(竖立着靠在书上),免得损坏排线。这时你应该看到一片黑色的贴纸,直接把它翻到手机尾部就可以了,免得挡住难以操作,接下来会看到银色的盖板,上面有三颗螺丝。取出后放到不容易打翻或忘记的地方。接下来就是抠排线,建议取下以下3条排线(扣排线记得从角落扣,从元器件少的地方扣,免得大力出奇迹少个电容之类的),分别是电池指纹和无线充电。图为取下黑色保护罩的样子,可能与实际情况有所不同。建议忽略圈外。接下来你的后盖就可以顺利取下,进行更换或者摄像清灰工作(棉签与胶带配合粘取)。之后原路返回即可。注意!排线安装好时会有咔哒一声,水平看也会是平坦的。涂胶记得用t7000/8000不要太多,粘合之前记得在纸张上练习一下,免得难以收场。


锤子手机Smartisan坚果R1系列常见硬件问题自修教程(附手机组件结构图)
锤子手机Smartisan坚果R1系列常见硬件问题自修教程(附手机组件结构图)

四、电池更换

请沿着上部分的继续阅读下部分内容
后盖取下后,就可以方便进行下一步。现在你已经取下了电池排线,接下来断开主排线。但是其仍旧坚如磐石粘在电池仓内,这时建议用右上角翘起来电池排线,不要太深插进去,最好不要触底,将电池翘起来一个角,然后直接空中拽下来。

(也有锤友用了酒精和持续加热的方法,没有实践过,不建议使用)注意,一定不要从其他三个角来,也不要触底,不然大概率会损坏屏幕排线,到时候可就是花290买个教训。这时大概率电池已经脱离电池仓,底下会有双面胶,建议将双面胶扣下来(严丝合缝不用考虑电池晃动的问题,这样也便于下次的维修或者返工)将新电池放入电池仓,安好排线原路返回,即可。
锤子手机Smartisan坚果R1系列常见硬件问题自修教程(附手机组件结构图)

五、尾插,喇叭破音

坚果的尾插和魅族的简直一个品控,更容易松动,没有音频或者视频信号输出。如果你财力雄厚可以让路边摊老板直接给你修尾插小板,也可以收个二手尾插自己安装用。接下来是安装教程。
建议先阅读之前第三节。

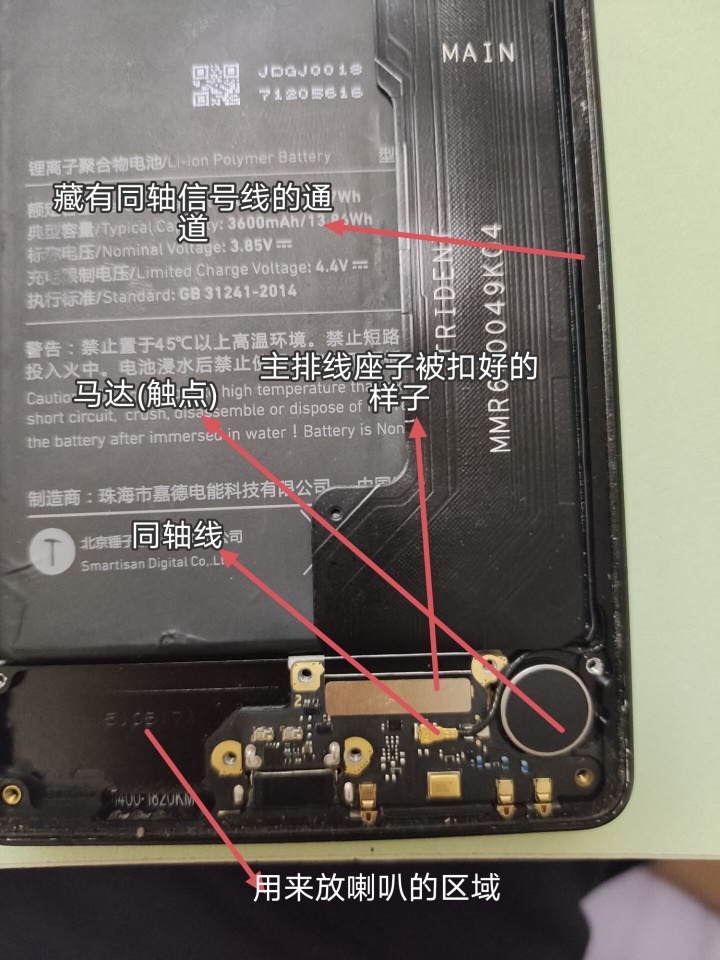

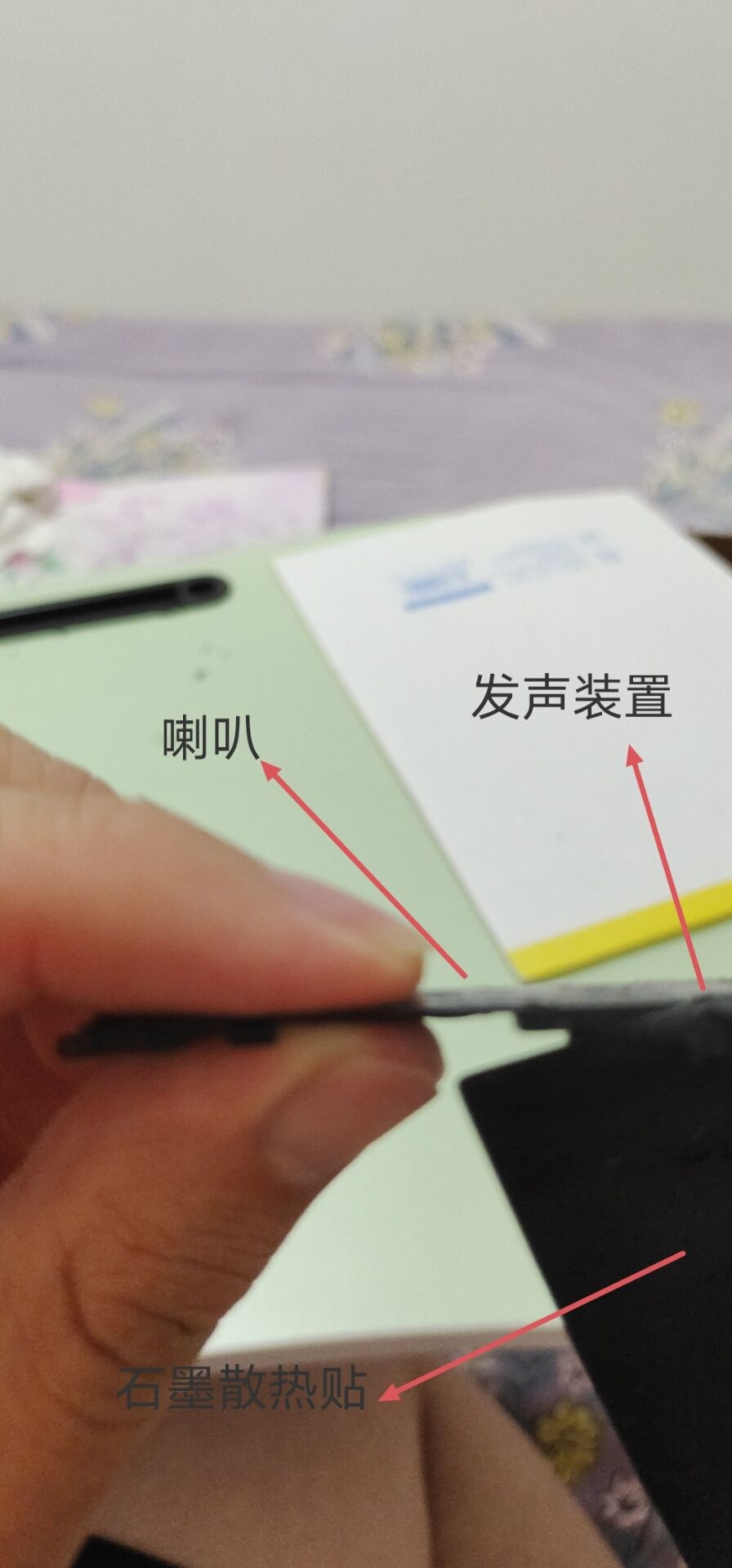

取下外壳后,可以看到黑色的喇叭,它是梯形的,盖在尾插小板上触点连接,卸下螺丝,就可以从右边翘下来(换喇叭从这里结束),这时再卸下尾插小板上的螺丝,取下主排线,拔掉同轴线,更换即可。记得小爪子要对齐触点。如图。剩下的原路返回即可。如果不急着更换,可以用无线充电,等价格恢复炒起来之前再入手。
锤子手机Smartisan坚果R1系列常见硬件问题自修教程(附手机组件结构图)
锤子手机Smartisan坚果R1系列常见硬件问题自修教程(附手机组件结构图)
锤子手机Smartisan坚果R1系列常见硬件问题自修教程(附手机组件结构图)

六、震动马达

请先阅读第三、第五节之前的内容。
取下尾插小板后,直接撬下来马达,更换即可。
锤子手机Smartisan坚果R1系列常见硬件问题自修教程(附手机组件结构图)

七、屏幕与前摄进灰

请先阅读第三、四节之前的内容。
首先说明,坚果阿姨屏幕目前多数为组装,部分压盖板,(半原装)极少部分是原装。目前建议入组装,便宜能用就可。同时碎了的原装可以考虑压外屏,但是自己划拉到排线的,如果确实断了可以碰碰运气飞线,其他只能买新的了,我已经尝试过换排,难度极高没几个师傅愿意做,有个愿意试试的还失败了,建议不要白花力气。

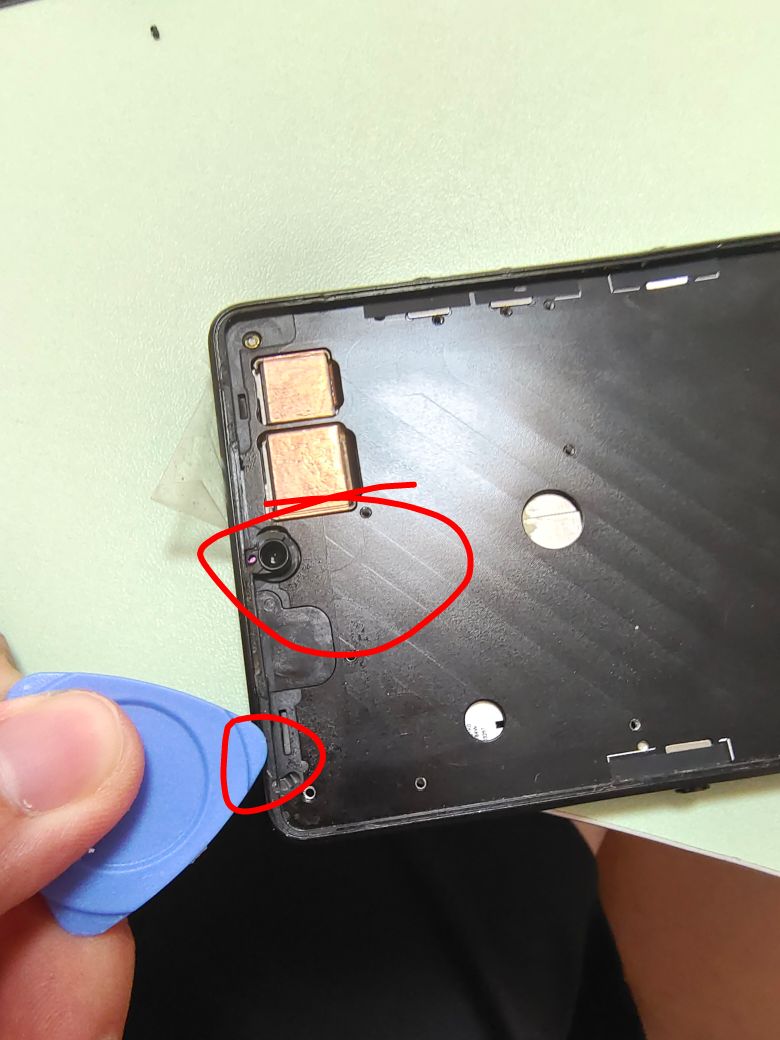

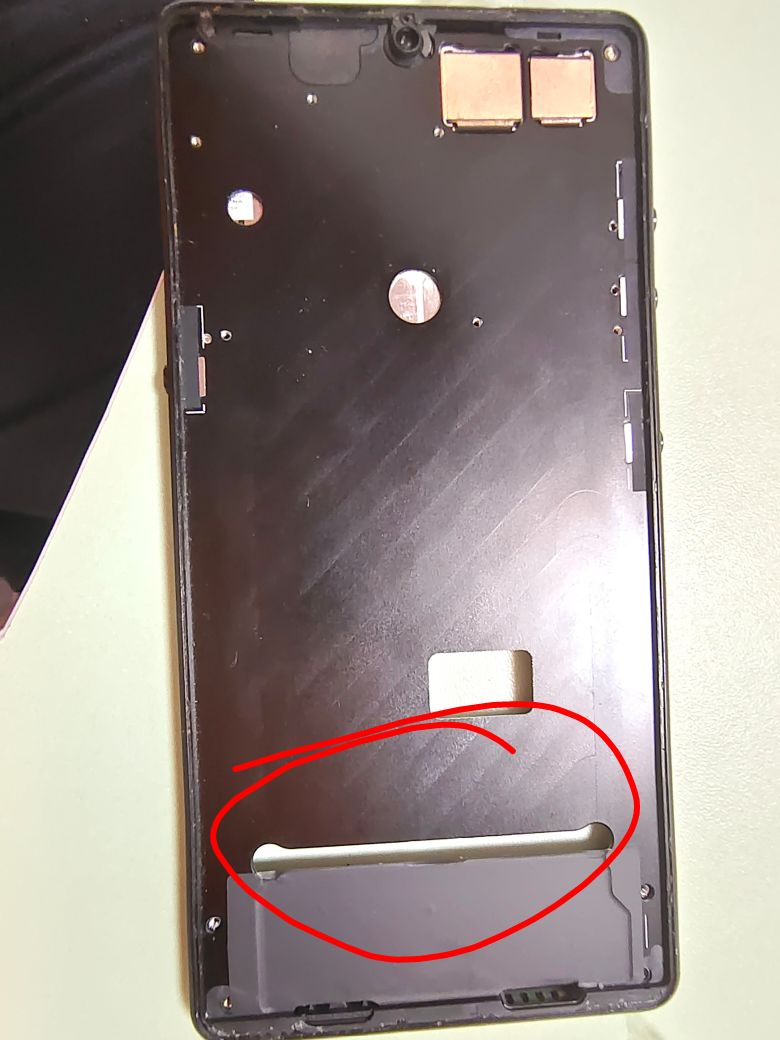

电池取下后,就可以取下主板上黑色的保护板,取下后就可以拆下屏幕排线,(排线上有小把手记得用)当然取下就可以了不要瞎拽,接下来取屏幕。这时候就需要加热2 min左右,抓着中框同时用吸盘去吸屏幕,出现缝隙时候微微插入拆机片,划开就可,手法与拆后盖相似。之后就可以取下屏幕,让排线从缝隙穿过去,这时就可以清理前摄像了。安装新屏幕建议先沿着边框打胶,不要太多,边上一层就够了。之后沿路返回即可。记得绑皮筋固定。
锤子手机Smartisan坚果R1系列常见硬件问题自修教程(附手机组件结构图)
锤子手机Smartisan坚果R1系列常见硬件问题自修教程(附手机组件结构图)

八、就是图一乐

建议先阅读第三、四小节,手工强可以不做)
掀开主板上黑色盖板,断开上面的所有排线包括同轴线,摄像头是被压在下面,排线在上面,听筒是压在下面有胶固定,按键也是压在下面。所有断开后就可以从边上翘起。更换主板后原路返回即可。
锤子手机Smartisan坚果R1系列常见硬件问题自修教程(附手机组件结构图)

九、摄像头

请以上一节为跳板
拆下主板后换新的摄像头即可,上面会有3m胶带可以用小剪刀剪开便于安装(选做),之后原路返回。
锤子手机Smartisan坚果R1系列常见硬件问题自修教程(附手机组件结构图)
好了,能出的问题就这么多。感谢你能阅读完,也希望你永远不会用到此文章,再会!

by Smartisan_fan  袁谋人
